球閥

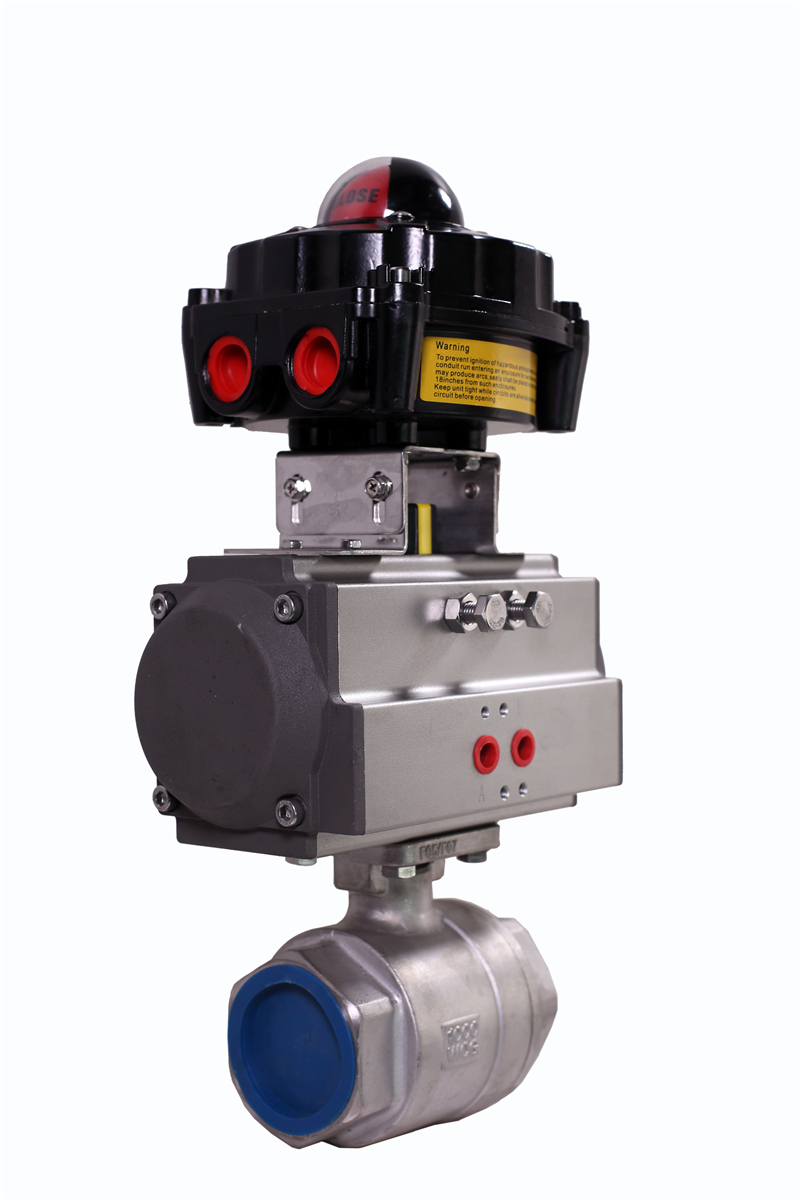

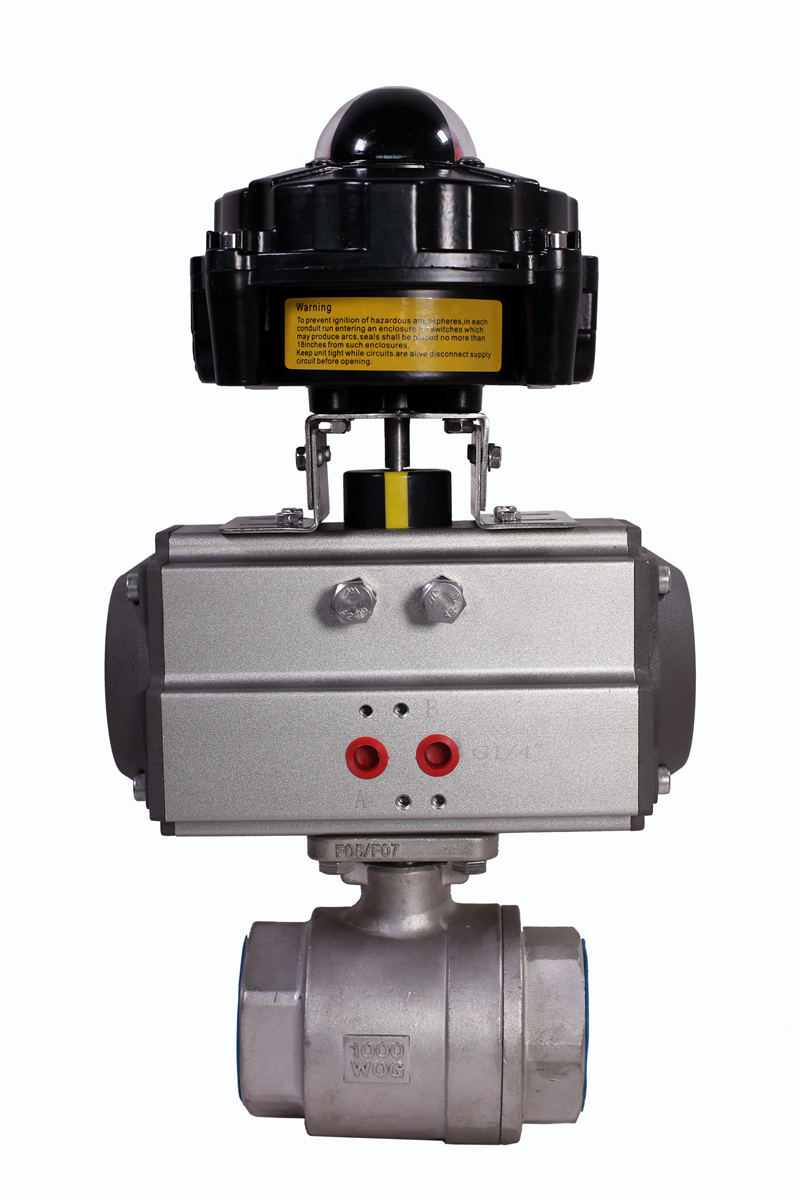

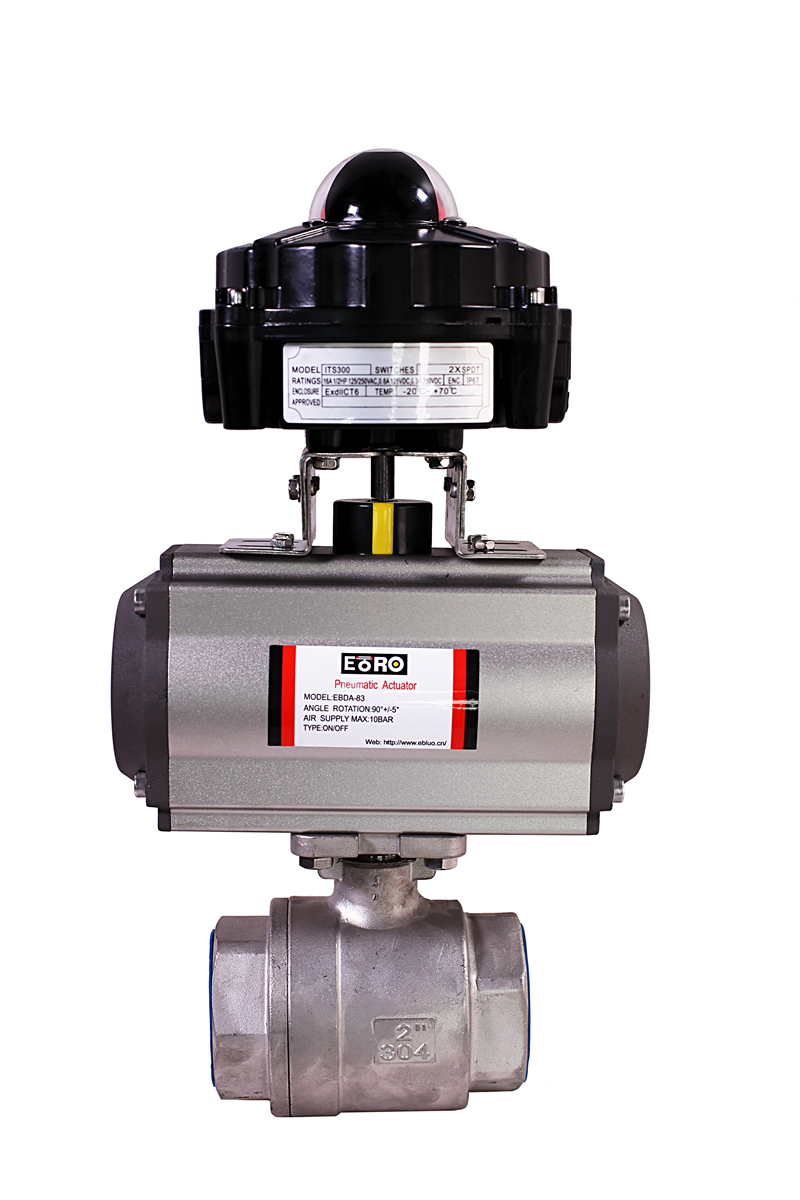

氣動內螺紋球閥產品概述
內螺紋連接球閥及對焊連接球閥分為整體式、兩段式及三段式。閥體鑄造采用德國引進的先進工藝，結構合理、造型美觀。閥座采用彈性密封結構，密封可靠，啟 閉輕松。閥桿采用有倒密封的下裝式結構，閥腔異常升壓時，閥桿不會被沖擊。可設置90°開關定位機構，根據需要加鎖以防止誤操作。內螺紋連接不堪閥及對焊 連接球閥適用于PN1.0～4.0MPa,工作溫度-29～180℃（密封圈為增強聚四氟乙烯）或-29～300℃（密封圈為對位聚苯）的各種管路上，用 于截?cái)嗷蚪油ü苈分械慕橘|(zhì)，選用不同的材質，可分別適用于水、蒸汽、油品、硝酸、醋酸、氨鹽水、中和水等多種介質。
產品參數
|
公稱通徑 DN(mm) |
6-100 |
|||||
|
公稱壓力 PN(MPa) |
1.6 |
|||||
|
公稱壓力 PS(MPa) |
強度試驗 |
2.4 |
||||
|
密封試驗 |
1.8 |
|||||
|
材料 材料代號 |
C |
P |
R |
|||
|
主要零件 |
閥體 |
WCB |
CF8 304 |
CF8M 316 |
||
|
球體 |
WCB |
CF8 304 |
CF8M 316i |
|||
|
閥桿 |
2Cr13 |
0Cr18Ni9Ti |
0Cr17NiMo2 |
|||
|
密封圈 |
增強聚四氟乙烯 對位聚苯 |
|||||
|
填料 |
聚四氟乙烯 柔性石墨 |
|||||
|
適用工況 |
適用介質 |
水、蒸汽、油品 |
硝酸類 |
醋酸類 |
||
|
適用溫度 |
-28 ℃ -300 ℃ |
|||||
|
氣動裝置 |
型號 |
EBQ 系列 |
||||
|
氣源壓力 |
0.4-0.7MPa |
|||||
|
執行標準 |
設計制造 |
結構長度 |
法蘭尺寸 |
壓力溫度 |
試驗檢驗 |
|
|
GBT/12238 |
Gb12221 |
/ |
GB/T13927 |
GB13927 |
||
|

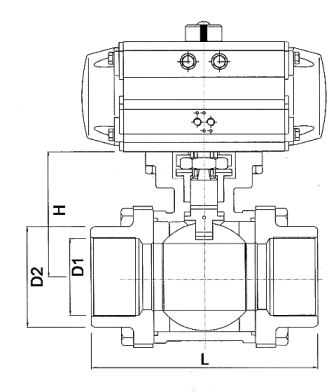

通徑 |
英寸 |
尺寸 |
|
|||
|
L |
D1 |
D2 |
H |
螺紋標準 NPT BSP PT DIN |
||
|
8 |
1/4 |
75 |
10.6 |
14.2 |
42 |
|
|
10 |
3/8 |
75 |
12.7 |
17.8 |
42 |
|
|
15 |
1/2 |
75 |
15 |
21.8 |
42 |
|
|
20 |
3/4 |
80 |
20 |
27.3 |
49 |
|
|
25 |
1 |
90 |
25 |
34 |
58.5 |
|
|
32 |
1 1/4 |
110 |
32 |
42.8 |
63 |
|
|
40 |
1 1/2 |
120 |
38 |
48.9 |
71 |
|
|
50 |
2 |
140 |
50 |
61.4 |
78 |
|
|
65 |
2 1/2 |
185 |
63.5 |
74 |
100 |
|
|
80 |
3 |
205 |
76 |
90 |
109 |
|
|
100 |
4 |
240 |
100 |
115.4 |
140 |
|
